인서트 몰딩이 단순히 "플라스틱에 금속을 넣는 것" 그 이상인 이유

현대 제조에서 인서트 성형은 전기 부품, 자동차 부품, 산업용 커넥터, 의료 기기 및 가전 제품에 널리 사용됩니다. 언뜻 보면 이 과정은 간단해 보입니다. 금속 인서트를 금형에 넣고플라스틱을 주입하다그 주위에. 그러나 매일 인서트 성형 작업을 하는 제조업체는 고품질 인서트 성형 부품을 지속적으로 생산하는 것이 보이는 것보다 훨씬 더 어렵다는 것을 알고 있습니다. 단자 바인딩 포스트, 전기 커넥터 및 절연 어셈블리와 같은 제품의 경우 정밀도가 가장 중요합니다.

인서트 성형이란 무엇입니까?

인서트 몰딩은 플라스틱 사출이 시작되기 전에 황동 인서트, 나사식 스터드 또는 단자와 같은 금속 부품을 금형 내부에 배치하는 제조 공정입니다. 용융된 플라스틱이 주입되면 플라스틱 재료가 인서트를 둘러싸고 냉각 후 단일 통합 구성 요소를 형성합니다.

이 프로세스는 다음을 결합합니다.

 금속의 강도와 전도성

 플라스틱의 절연성과 디자인 유연성

 조립 시간 단축

 구조적 신뢰성 향상

이러한 장점으로 인해 인서트 성형은 전기 및 산업 응용 분야에서 중요한 공정이 되었습니다.

실제 과제: 프로세스 일관성

인서트 성형에서 가장 큰 과제는 좋은 샘플을 하나도 만들지 못한다는 것입니다. 진짜 과제는 수천, 심지어 수백만 개의 부품에 걸쳐 일관성을 유지하는 것입니다. 소형 전기 부품의 경우 작은 편차라도 심각한 문제를 일으킬 수 있습니다. 황동 인서트와 플라스틱 하우징 사이의 정렬 불량 삽입 영역 주변을 깜박입니다. 반복적인 조임 또는 사용 후 접착력이 약해짐 조립 중 스레드 불안정성 자동화로 인한 표면 긁힘 불균일한 냉각으로 인한 변형 이러한 문제는 사소해 보일 수 있지만 전기 제품에서는 성능, 내구성 및 고객 신뢰에 직접적인 영향을 미칠 수 있습니다.

인서트 성형에서 정밀도가 중요한 이유

성공적인 인서트 성형 부품은 전체 제조 공정에 걸쳐 정밀한 제어에 달려 있습니다.

1. 황동 인서트 정확도

황동 인서트의 치수 공차는 최종 조립 품질에 직접적인 영향을 미칩니다. 인서트 치수가 너무 다양하면 금형 내부 위치가 불안정해집니다. 나사형 전기 단자의 경우 동심도와 나사산 정밀도가 특히 중요합니다.

2. 금형 포지셔닝 설계

금형 내부의 인서트 위치는 사출 중에 안정적으로 유지되어야 합니다. 잘못된 위치 지정으로 인해 다음이 발생할 수 있습니다. 오프셋 인서트 불균일한 소성 흐름 외관적인 결함 구조적 약점 이것이 바로 금형 설계가 인서트 성형 품질에 중요한 역할을 하는 이유입니다.

3. 사출압력 및 온도조절

사출 성형 중에 다양한 재료가 다르게 반응합니다. 사출 압력이 너무 높은 경우: 인서트는 이동할 수 있습니다. 플래시가 나타날 수 있습니다. 압력이 너무 낮은 경우: 플라스틱 충전이 불완전해짐 반복 가능한 생산을 위해서는 안정적인 처리 매개변수가 필수적입니다.

4. 냉각 균형 및 수축 보상

냉각 후 소성 수축은 부품 치수와 외관에 영향을 미칠 수 있습니다. 잘 설계된 냉각 시스템은 다음과 같은 이점을 제공합니다. 뒤틀림 감소 치수 안정성 향상 표면 품질 유지 생산 효율성 향상

외관 품질도 중요합니다

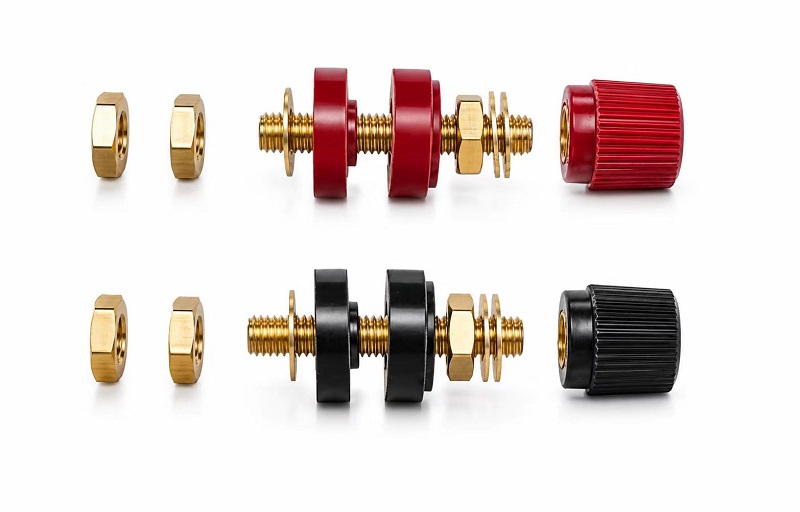

많은 산업 분야에서 인서트 성형 부품은 더 이상 단순한 기능 부품이 아닙니다. 고객은 또한 제품이 깨끗하고 정확하며 고급스러워 보이기를 기대합니다. 예를 들어, 터미널 바인딩 포스트는 최종 조립 후에도 보이는 상태로 남아 있는 경우가 많습니다. 이는 제조업체가 다음을 통제해야 함을 의미합니다. 표면 마무리 파팅라인 플래시 색상 일관성 어셈블리 정렬 좋은 외관은 제조 능력과 세부 사항에 대한 관심을 반영합니다.

소형 부품에 가장 높은 제조 표준이 필요한 이유

흥미롭게도 소형 부품은 대형 제품보다 일관되게 제조하기가 더 어려운 경우가 많습니다.

왜? 왜냐하면:

공차가 더 엄격해졌습니다.

조립 공간이 제한되어 있습니다.

작은 결함은 눈에 띄게 나타납니다.

생산 속도는 일반적으로 더 높습니다.

이는 단순해 보이는 전기 커넥터에도 다음이 필요할 수 있음을 의미합니다.

정밀 가공

안정적인 사출성형

신중한 재료 선택

엄격한 품질검사

제어된 조립 절차

안정적인 인서트 성형의 가치

안정적인 인서트 성형을 통해 제조업체는 다음을 달성할 수 있습니다.

더 나은 제품 내구성

 조립 비용 절감

 더 높은 생산 효율성

제품 외관 개선

보다 안정적인 전기 성능

안정적인 전기 연결이 필요한 산업의 경우 고품질 인서트 성형은 선택 사항이 아니라 필수입니다.

최종 생각

인서트 성형은 겉보기에는 단순해 보일 수 있지만 진정한 제조 품질은 공정 제어, 정밀 엔지니어링 및 생산 일관성에서 비롯됩니다. 결국 가장 작은 구성요소에 세부 사항에 가장 많은 주의를 기울여야 하는 경우가 많습니다. 그리고 산업 제조 분야에서는 세부 사항이 일반 제품과 신뢰할 수 있는 제품을 구분하는 요소입니다.
